Dossier non géolocalisé
-
Aire d'étude et canton
Seine-et-Marne - Nangis
-
Commune
Grandpuits-Bailly-Carrois
-
Lieu-dit
La Vallée aux Prieurs
-
Adresse
Zone d'activité Total, D619
-
Cadastre
2022
ZA
-
Précisions
oeuvre située en partie sur la commune Aubepierre-Ozouer-le-Repos
-
Dénominationsétablissement des eaux
-
Précision dénominationunité de traitement des eaux
-
AppellationsUnion générale des pétroles (UGP) et Union industrielle des pétroies (UIP) (1964-1966), Entreprise de recherche et d'activités pétrolières (ERAP, créatrice de la marque Elf en 1967) (1966-1976), Elf Aquitaine (1976-2000), Total Fina Elf (2000-2003), Total (2003-2021), TotalEnergies (2021 à la date d'enquête)
-
Dossier dont ce dossier est partie constituante

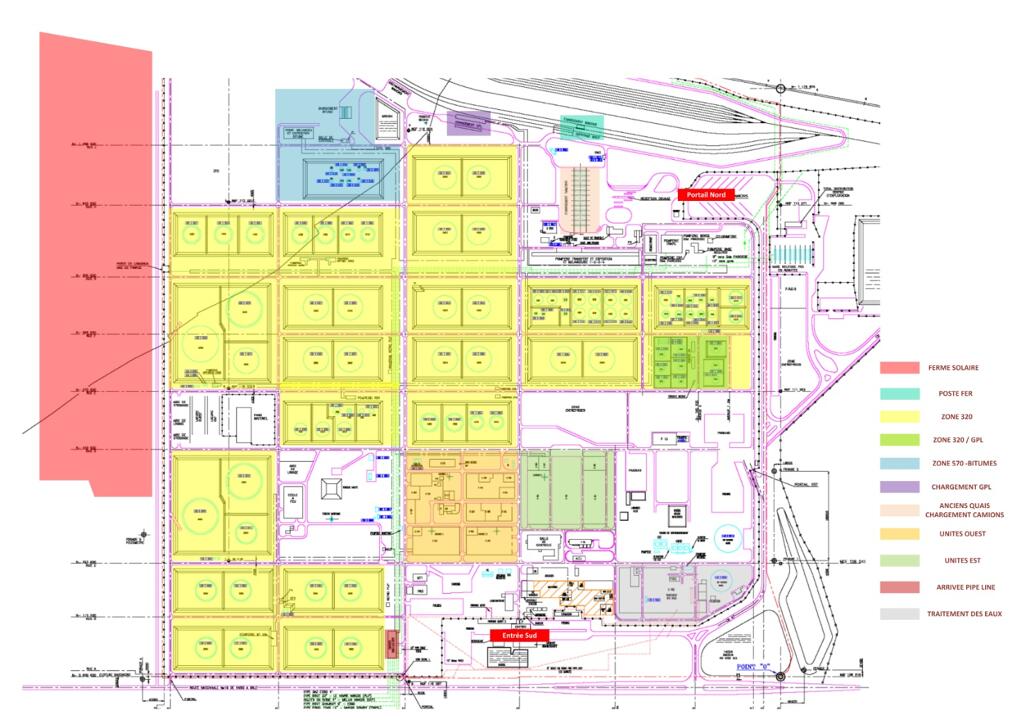

Pour une approche générale du site intégrant les archives visuelles de la construction, voir le dossier d'ensemble : Raffinerie de Grandpuits ou « Raffinerie de l’Île-de-France », actuellement plateforme TotalEnergies de Grandpuits (IA77001098)

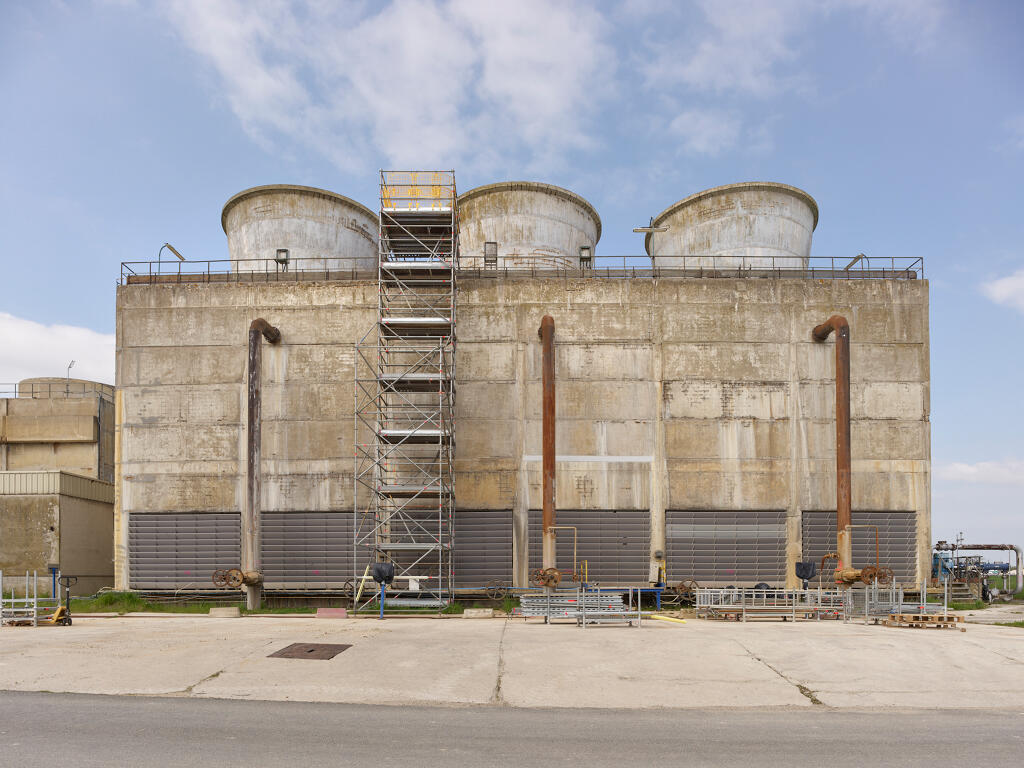

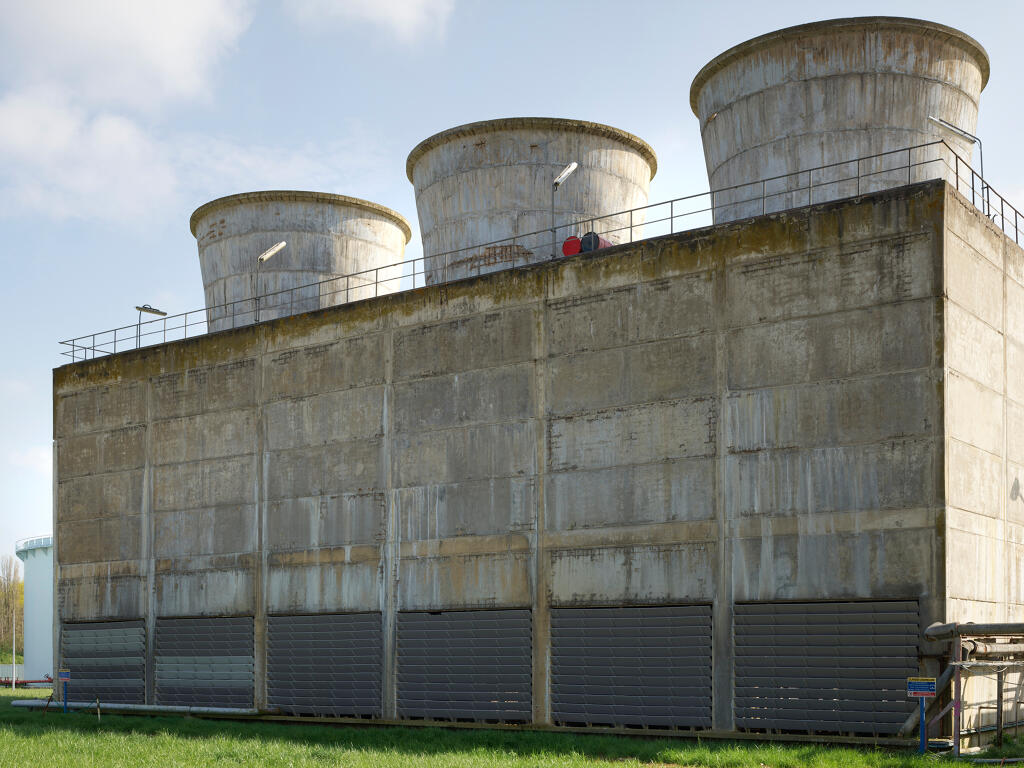

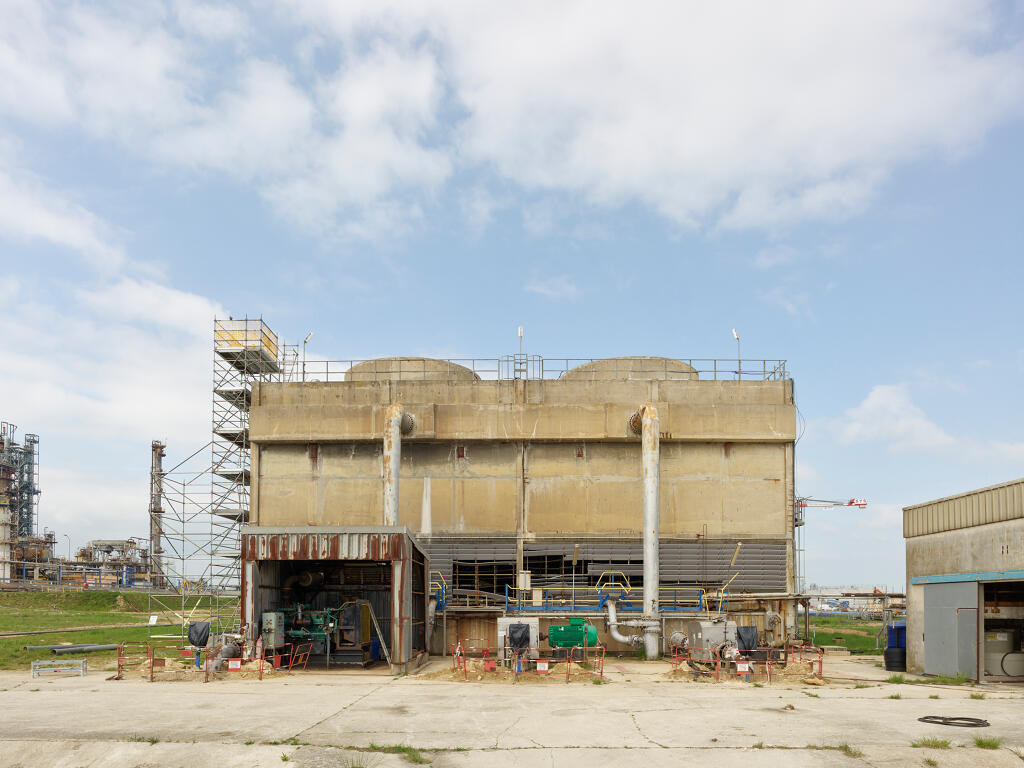

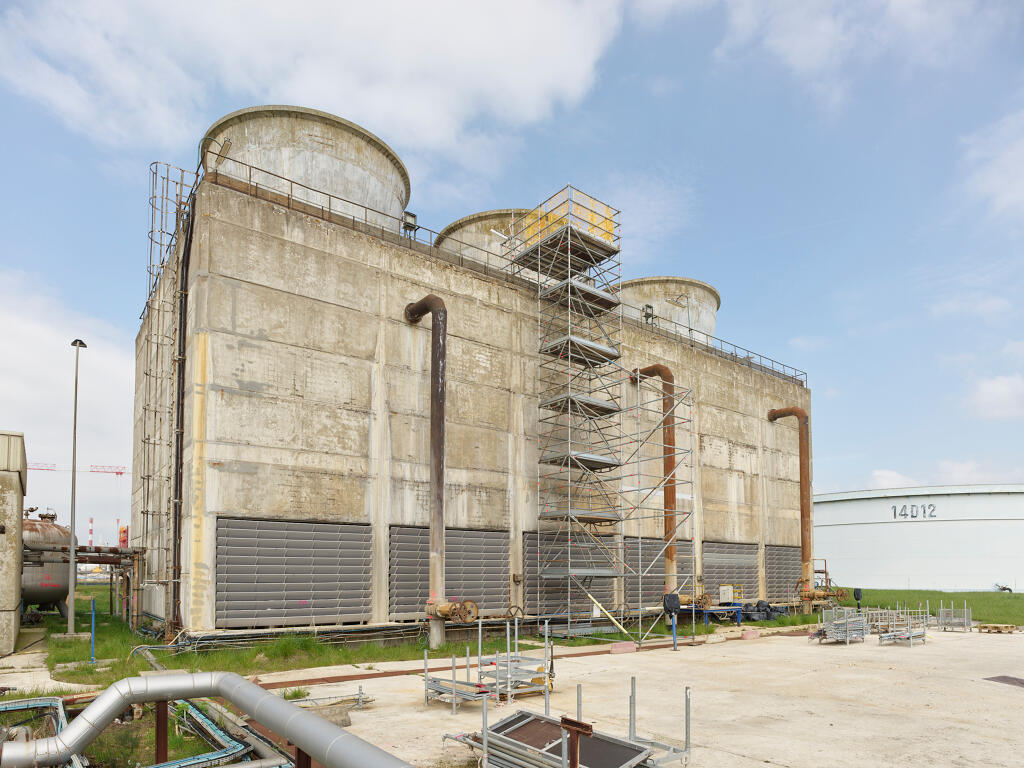

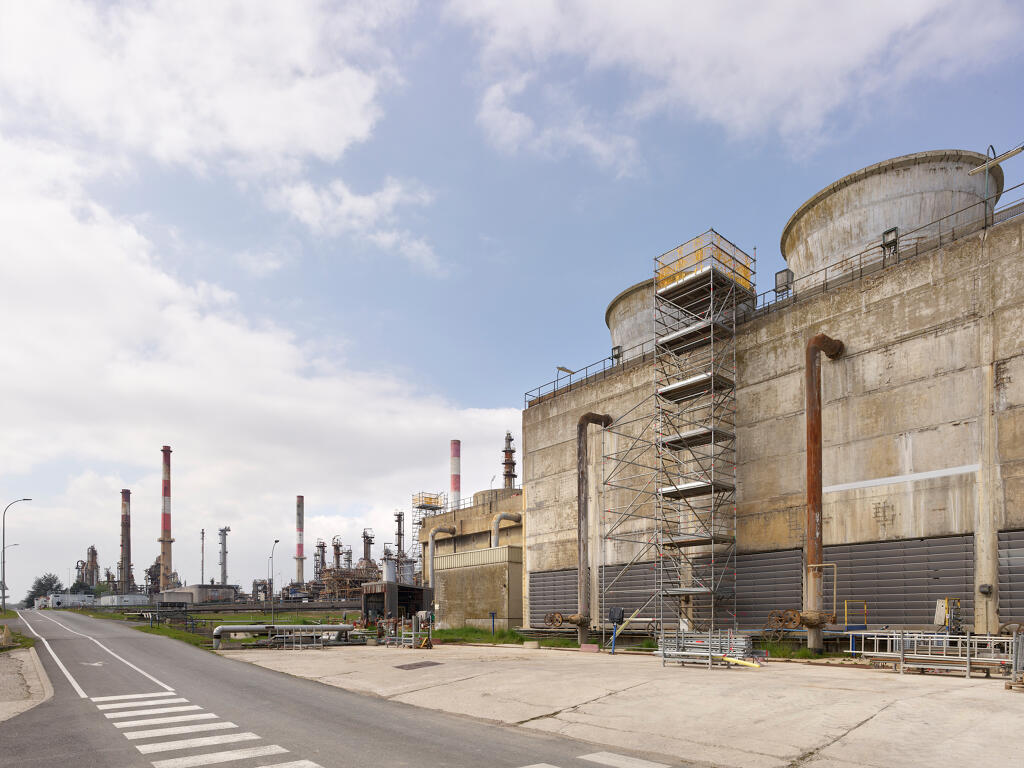

L’unité de traitement des eaux la raffinerie de l’Île-de-France a été installée de mars à décembre 1966[1]. Elle est comprise dans le plan d’ensemble conçu par la Compagnie française d’études et de construction Technip[2]. Elle a reçu des améliorations régulières jusqu’à nos jours. Le premier groupe de tours aéroréfrigérantes « SCAM », utilisée pour refroidir les eaux procédées issues du fonctionnement des unités de distillation (devenues « unités Ouest »), ont été complétés en 1977-1979 par un second groupe lié au fonctionnement des nouvelles « unités Est ». Au nord du bac de stockage d’eau pluviales anti-incendie de 20.000 m3, installé en 1966, est construit en 1977-1979 un réservoir de récupération d’eaux pluviales propres de plus grande capacité[3].
–
[1] Album des photographies du chantier de la Raffinerie d'Île-de-France à Grandpuits, première tranche, 1965-1966, tirages noir et blanc 18x24 cm, non signés (Service communication TotalEnergies de la plateforme de Grandpuits-Gargenville).
[2] Technip, « UGP-UIP – Compagnie de la Raffinerie de l’Île-de-France, Implantation générale de la raffinerie », plan, 1/2000e, 20 avril 1966 (AD77 4276W172).
[3] Elf-France « Etablissement de Grandpuits, implantation générale, situation après extension », plan, 1/2000e, 12 avril 1976 (AD77 4276W177).
-
Période(s)
- Principale : 3e quart 20e siècle, 4e quart 20e siècle
-
Dates
- 1966, daté par source
- 1977, daté par source
-
Auteur(s)
-
Auteur :
Compagnie française d’études et de construction Technip (1958 - 2017)ingénieur attribution par sourceCompagnie française d’études et de construction Technip
"Deux groupes d'engineering - Parsons et Heurtey, et Technip - se partageront, pour l'essentiel, la responsabilité de la construction." ("Feu vert pour la raffinerie de Grandpuits", dans Seine-et-Marne Entreprise, 27 mars 1965 - AD77 4276W175).
-
Auteur :
« Il faut compter 2 litres d’eau pour traiter 1 litre de pétrole brut »[1]. Afin d’éviter de puiser dans la nappe phréatique, l’eau pluviale est directement stockée dans trois bassins de récupération, ou tirée via des puits forés à l’intérieur de la cuvette étanche (voir IA77001098). L’usage d’aéroréfrigérants au sein des unités de production a pour but de diminuer la consommation d’eau.

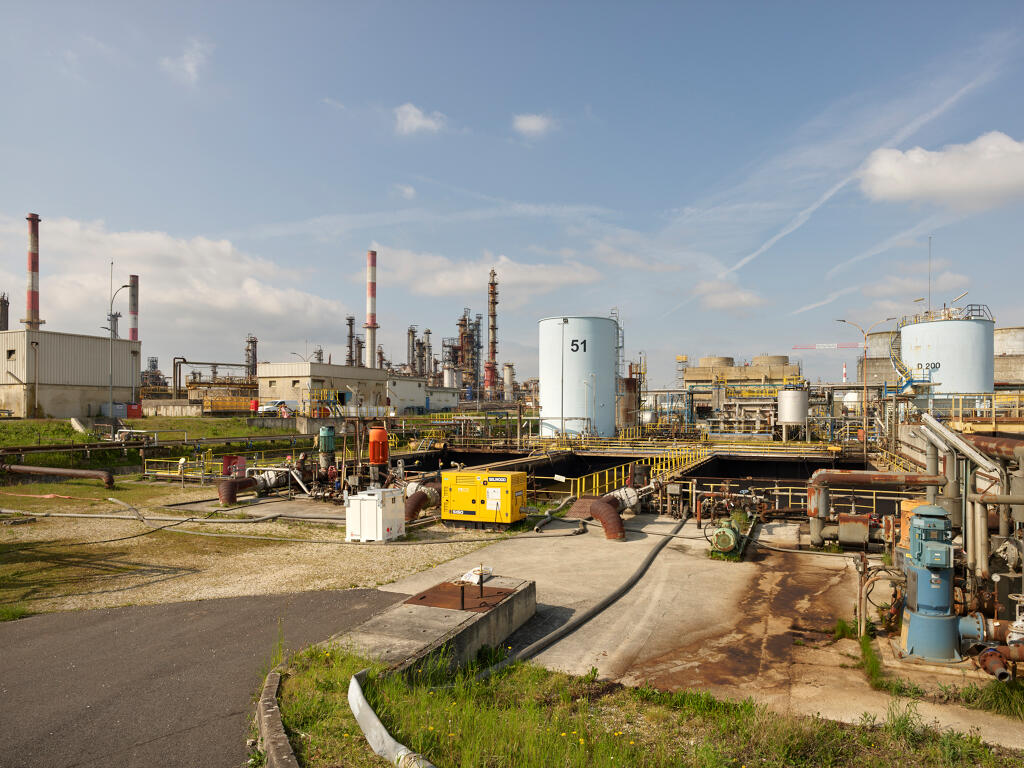

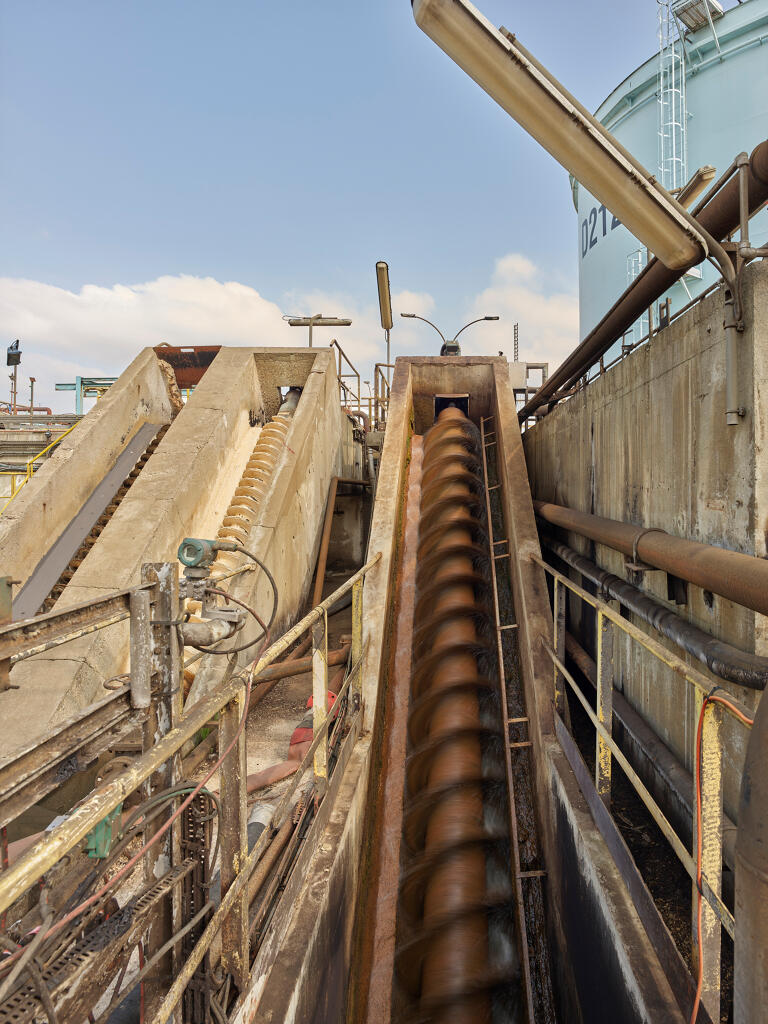

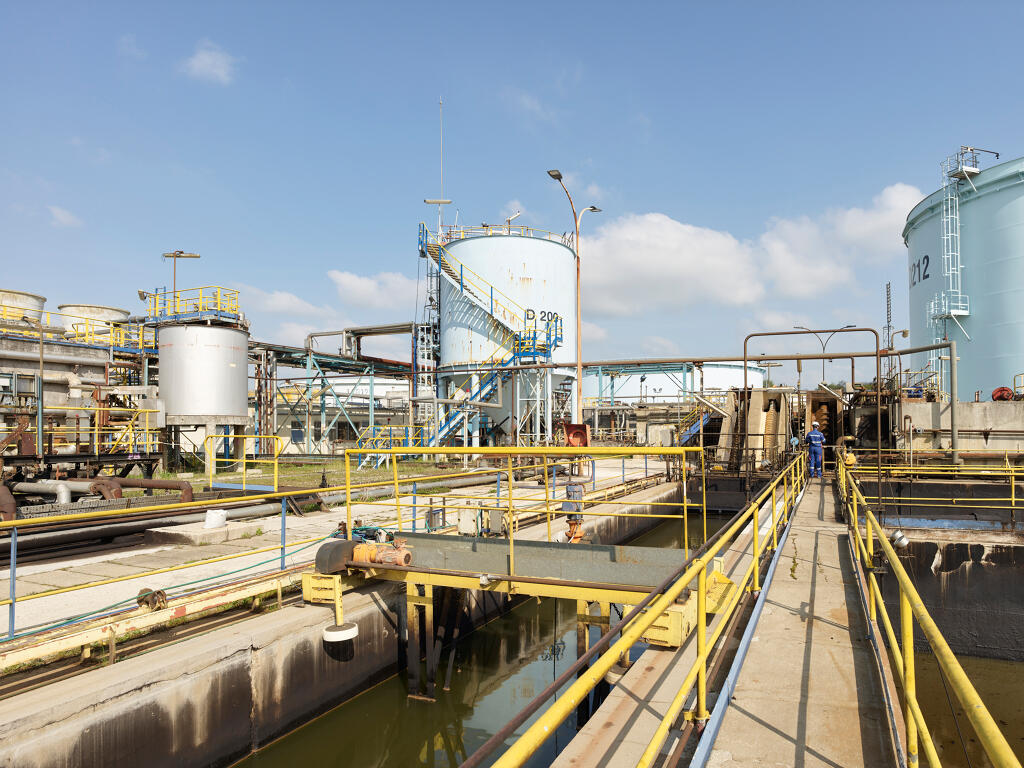

L’eau peut avoir plusieurs usages : fabriquer de la vapeur, alimenter les circuits de refroidissement des produits, contribuer à la fabrication – dessalage, etc…. Les eaux industrielles, qui ont été en contact avec les hydrocarbures, sont traitées en bassins de filtrage et de décantation, puis réfrigérées, en particulier dans les groupes de tours aéroréfrigérantes « SCAM » utilisés pour refroidir les « eaux procédées » issues du fonctionnement des unités Ouest et Est. Les « eaux huileuses » sont également traitées avant de rejoindre la station d’épuration de Quincy-sous-Sénart.
–
[1] J. Reynaud (dir.), Du pétrole brut à l'essence, une raffinerie, Grandpuits, coll. "Dossiers pédagogiques audiovisuels", OFRATEME (avec la participation d'EFL/Aquitaine), 1976, p. 13.
-
Murs
- béton pan de béton armé
- métal pan de métal
-
Toitsbéton en couverture
-
Étagesen rez-de-chaussée
-
Couvrements
- dalle de béton
-
Couvertures
- terrasse
-
Statut de la propriétépropriété privée
- (c) Service communication TotalEnergies de la plateforme de Grandpuits-Gargenville
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
- (c) Stéphane Asseline, Région Île-de-France
Documents d'archives
-
Fonds photographique et documentation du service Communication de la plateforme TotalEnergies de Grandpuits-Gargenville, 1967 - années 1990. Voir le corpus iconographique du présent dossier.
-
Préfecture de Seine-et-Marne, Etablissements dangereux, insalubres ou incommodes, demande de l'Union générale des pétroles (UGP) et de l'Union industrielle des pétroles (UIP) : installation d'une raffinerie de pétrole à Grandpuits et Ozouer-Le-Repos, construction des pipe-line Le Havre-Nangis et Grandpuits-Melun-La Rochette, 1964.
-
La Raffinerie de l'Île-de-France, brochure publiée à l'occasion de l'inauguration du 26 juin 1967, ERAP, 1967, [28 p.]
-
Raffinerie de Grandpuits, brochure, Mormant, Elf-France, 1979, 17 p.
-
Légendage de la campagne photographie du service Patrimoines et Inventaire de la Région Île-de-France par les salariés de la plateforme TotalEnergies de Grandpuits-Gargenville, 2023 : Laurent Montels (Unités Ouest, vues générales, services généraux et salle de réunion), Marc-Philippe Mouchet (Unités Est), Stéphane Maurin (Traitement des eaux) et Laurent Lelong (Expéditions).
Légendes par Stéphane Maurin
Bibliographie
-
J. Reynaud (dir.), Du pétrole brut à l'essence, une raffinerie, Grandpuits, coll. "Dossiers pédagogiques audiovisuels", OFRATEME (avec la participation d'EFL/Aquitaine), 1976, 16 p.
